En este apartado vamos a revisar los tipos de circuitos resistivos , para lo cual te dejaré un link que puedes revisar aquí http://tecnologiapirineos.blogspot.com/2012/03/electricidad-circuitos-resistivos.html

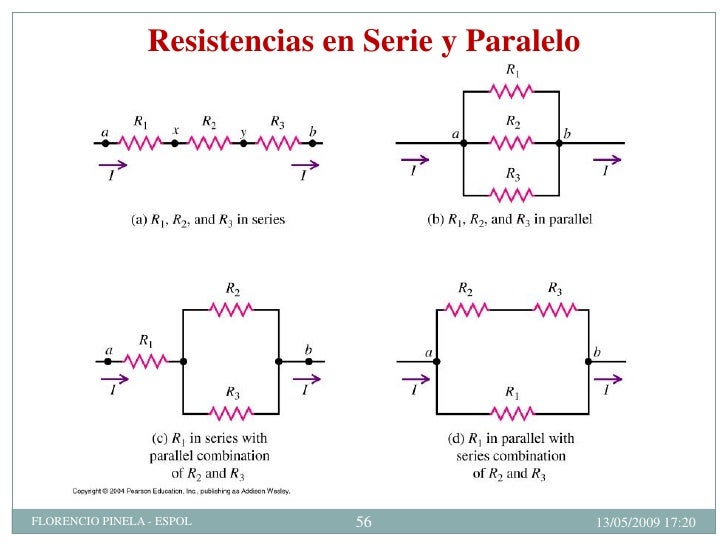

Ya que has revisado el link habras observado que como se muestra en la siguiente imagen, en el inciso a se muestra una configuración en serie, en el inciso b una configuración en paralelo ya que las tres resistencias se conectan al nodo a y al nodo b, y en los siguientes casos podemos observada una configuración mixta.
En el inciso C la R2 y R3 están conectadas en paralelo, de la cual obtendríamos su valor mediante una resistencia equivalente Ra la cual estaría conectada en serie con la R1. De modo que la suma de éstas dos últimas nos darían como resultado la Resistencia total o equivalente del circuito.
En el caso del inciso D la R2 y R3 están conectadas en serie, por tanto la suma de sus valores nos daria como resultado una Ra y ésta a su vez estaría conectada en paralelo con la R1, calculando el paralelo de R1 y Ra podemos obtener el valor de la Resistencia Total.
Revisa y realiza la siguiente actividad que aquí te dejo a continuación:
Identificación de circuitos resistivos
